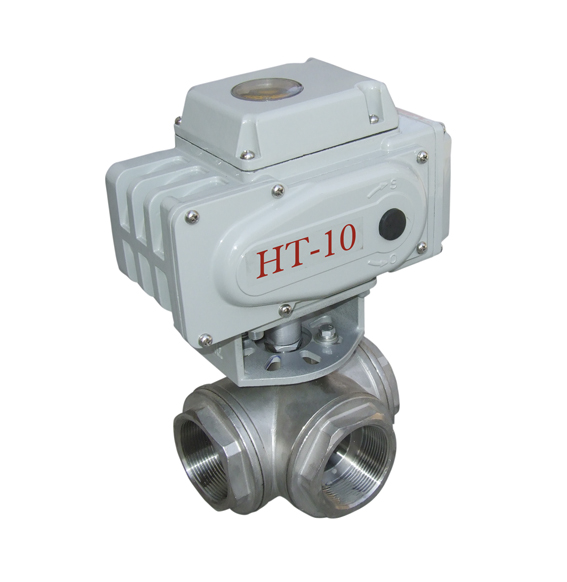

電動三通內螺紋球閥

商品詳情

商品詳情

【產品用途】

電動三通內螺紋球閥精小型電動執行器與高平臺內螺紋三通球閥組成，三通球閥分為T形和L形兩種。T形三通球閥能使三條正交的管道相互聯通或者切斷第三條通道，起分流、合流功能。L形三通球閥可以連接相互正交的兩條管道，不能同時使第三條管道相互連通，只起分配的功能。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉，旋轉90°即可快速啟閉，開關迅速。廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

【產品特點】

1：采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。

2：體積小巧合理、驅動扭矩小，操作簡單性能可靠等優點。

3：適用于密封要求嚴格的開關和切斷管道介質的工藝場合和流體控制系統。

4：閥門采用三體結構，在維修、更換過程中拆裝方便。其流道通暢，流體阻力小。

5：三通球閥采用一體化結構，4面閥座的密封型式，密封性能好，可靠性高。

【電動執行結構】

1：電源：電機為380V三相交流電，控制線電壓220V/50Hz；遠程控制電壓24VDC。
2：環境溫度：-20—+60℃
3：相對溫度：≤90%(25℃時）
4：普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。

5：防護等級：戶外型和防爆型為IP55。
6：工作制：為短時10分鐘

【性能參數】

1) 軸 Shaft	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring	不銹鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring	聚四氯乙烯 PTFE
5) O環 O-Ring	氟橡膠 VITON
6) 墊圈 Washer	聚四氯乙烯 PTFE
7) 密封圈 Seals	聚四氯乙烯 PTFE
8) 閥體 Body	不銹鋼 ANSI316	1.4408
9) 球閥 Ball	不銹鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 頂部密封 End sealings	聚四氯乙烯 PTFE
11) 端部 End	不銹鋼 ANSI316	1.4408
12) 法蘭 Flange	不銹鋼 ANSI316	1.4408

規格尺寸

DN	mm.	10	15	20	25	32	40	50	65
內螺紋尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
通徑	mm.	10	15	20	25	32	40	50	65
P. 閥門	PN40	PN40	PN40	PN40	PN40	PN40	PN25	PN25	PN25
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5
C	mm.	68	68	68	68	94	94	94	94
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185
X	mm.	44	44	44	44	44	44	44	44
E	mm.	120	130	140	150	180	200	220	240
ΦG	mm.	90	95	105	115	140	1450	165	185
ΦM	mm.	60	65	75	85	100	110	125	145
ΦN	mm.	14/4	14/4	14/4	14/4	18/4	18/4	18/4	18/4
H	mm.	249,5	252,5	260	264,5	304,5	312	275,5	284,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	8,1	8,6	10,1	11,5	20,5	23,7	28	32,6
