氣動刀型閘閥
一、產品概述

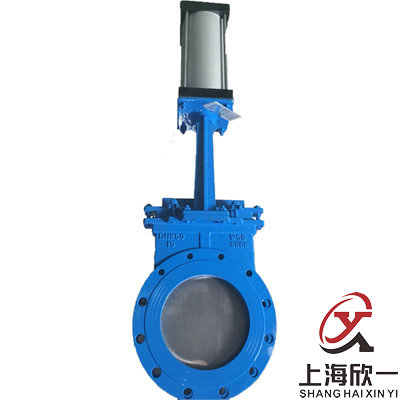

氣動刀型閘閥分別有PZ673H、PZ673F、PZ673Y 氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。
PZ673H、PZ673F、PZ673Y 氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。
二、結構特點：
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
■ 主要技術參數
|
公稱壓力 |
0.6 ～ 1.6MPa |
|
公稱通徑 |
DN50～1200mm |
|
連接形式 |
法蘭式、對夾式 |
|
適用溫度 / ℃ |
≤ 100 |
|
適用介質 |
紙漿、污水、煤漿、灰渣水泥混合物 |
■ 主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、ZG1Cr18Ni9Ti、CF8 (304) |
|
閥桿 |
2Cr13、1Cr18Ni9Ti、0Cr18Ni9 (304) |
|
密封面 |
硬質合金、聚四氟乙烯 |
|
填料 |
V型聚四氟乙烯、柔性石墨環 |
■ 主要性能規范
|
公稱壓力PN(MPa) |
殼體試驗(MPa) |
密封試驗(MPa) |
適用介質 |
|
1.0 |
1.5 |
1.1 |
煙氣、灰、渣水混合物、空氣混合物 |
|
1.6 |
2.4 |
1.8 |
■ 連接尺寸
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
335 |
4-M16 |
|
65 |
46 |
110 |
130 |
363 |
4-M12 |
65 |
50 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
46 |
125 |
150 |
395 |
4-M16 |
80 |
50 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
52 |
145 |
170 |
465 |
4-M16 |
100 |
50 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
56 |
175 |
200 |
530 |
8-M16 |
125 |
50 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
56 |
200 |
225 |
630 |
8-M16 |
150 |
60 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
200 |
60 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
68 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
78 |
362 |
395 |
1120 |
12-M20 |
300 |
80 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
78 |
412 |
445 |
1260 |
12-M20 |
350 |
90 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
102 |
462 |
495 |
1450 |
16-M20 |
400 |
100 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
114 |
518 |
550 |
1600 |
16-M20 |
450 |
120 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
127 |
568 |
600 |
1800 |
16-M20 |
500 |
130 |
585 |
620 |
1800 |
20-M22 |
||
|
600 |
154 |
670 |
705 |
2300 |
20-M22 |
600 |
140 |
685 |
725 |
2300 |
20-M27 |
||
|
700 |
165 |
775 |
810 |
2500 |
24-M22 |
700 |
165 |
800 |
840 |
2500 |
24-M27 |
||
|
800 |
190 |
880 |
920 |
2800 |
24-M27 |
800 |
190 |
898 |
950 |
2800 |
4-M30 |
||
|
900 |
203 |
980 |
1020 |
3100 |
24-M27 |
900 |
203 |
1005 |
1050 |
3100 |
28-M30 |
||
|
1000 |
216 |
1080 |
1120 |
3400 |
28-M27 |
1000 |
216 |
1115 |
1160 |
3400 |
28-M30 |
||
|
1200 |
254 |
1295 |
1340 |
3600 |
32-M30 |
1200 |
254 |
1325 |
1380 |
3600 |
32-M36 |
