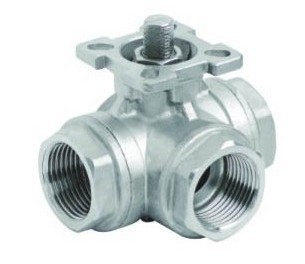

高平臺三通內螺紋球閥
規格：1/4"-2"
公稱壓力：1000WOG/6.4MPa
適用溫度范圍：-40～+232℃
連接形式：NPT、Rc、DIN259/2999
材質：WCB CF8 CF8M CF3 CF3M
可加掛鎖裝置和ISO平臺
驅動方式:手動、電動、氣動
防吹出閥桿、自密封設計
采用全硅溶膠工藝精密鑄造鑄件
主要零件材料
| 零件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M/CF8 |
| 閥蓋 | 不銹鋼CF8M/CF8 |
| 球 | 不銹鋼CF8M/CF8 |
| 球墊 | 聚四氟乙烯PTEE |
| 閥桿 | 不銹鋼CF8M/CF8 |
| 填料 | 聚四氟乙烯PTEE |
| 中口 | 聚四氟乙烯PTEE |
| 大薄片 | 聚四氟乙烯PTEE |
| 壓緊螺母 | 不銹鋼CF8M/CF8 |
| 手柄 | 不銹鋼CF8M/CF8 |
| 流向指示牌 | ALUMINUM |
| 華司 | 不銹鋼CF8 |
| 螺帽 | 不銹鋼CF8 |
| 鎖定裝置 | 不銹鋼CF8 |
| 皮套 | 塑料 |
| 盲蓋 | 不銹鋼CF8M/CF8 |
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 1-1/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 1-1/2" | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2" | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
|
