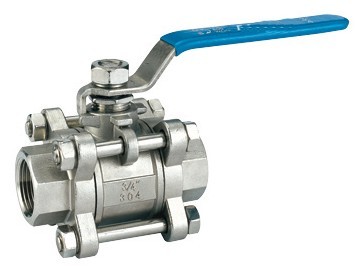

三片式內螺紋球閥
|
公稱壓力 |
適用穩定范圍 |
適用介質 |
螺紋類型 |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體（W。O。G） |
G。NPT。BSPT。BSP。DI259/2999 |
連接尺寸及重量
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
主要零件材料
|
零件名稱 |
材質 |
|
|
閥體 |
不銹鋼CF8M |
碳鋼 |
|
密封圈 |
聚四氟乙烯PTFE |
碳鋼WCB |
|
閥蓋 |
不銹鋼CF8M |
聚四氟乙烯PTFE |
|
球體 |
不銹鋼SS316 |
不銹鋼SS316 |
|
閥桿 |
不銹鋼SS316 |
不銹鋼CF8M |
|
螺母 |
不銹鋼SS304 |
FCD45 |
|
墊圈 |
不銹鋼SS304 |
FCD45 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
B7 |
|
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不銹鋼SS304 |
B8 |
|
